WDZ-KVVRPP2 WDZ-KVVRPP3低煙無鹵雙屏蔽電纜
產品執行標準：GB/T9330—2008，WDZ-KVVRPP2 WDZ-KVVRPP3低煙無鹵雙屏蔽電纜適用于工礦企業、能源交通部門、供交流額定電壓450/750伏以下控制、保護線路等 場合使用的聚氯乙烯絕緣，聚氯乙烯護套控制電纜。
一、氟塑料耐高溫控制電纜銷售執行標準 采用企業標準。氟塑料耐高溫控制電纜使用條件，環境溫度-60～275℃，額定電壓U。/U：450/750V，小彎曲半徑：非鎧裝電纜不小于電纜外徑的6倍；鎧裝電纜不小于電纜外徑的12倍。1、產品用途：本產品適用于交直流額定電壓450/750V及以下的高溫，有腐蝕性氣體等環境較惡劣的范圍內的信號的傳輸及控制線路。電纜有耐高溫、耐堿、耐油、耐氧化劑等特性。電纜線芯長期允許工作溫度為-40℃--+200℃。電纜彎曲半徑不小于電纜外徑的6倍。電纜使用低溫度為-55℃。

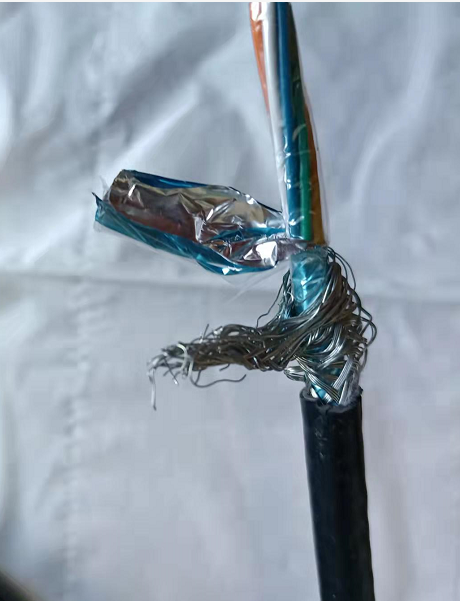

二、低煙無鹵雙屏蔽電纜：WDZ-KVVRPP2 WDZ-KVVRPP3低煙無鹵雙屏蔽電纜適用于交流額定電壓450/750及以下儀表用控制電纜產品，巡回檢測裝置屏蔽電纜采用對絞鋁塑復合膜屏蔽和銅絲編織屏蔽，抗干擾性能優越，廣泛用于計算機測控裝置。
三、聚氯乙烯絕緣控制電纜：本產品執行標準：GB/T9330—2008，適用于工礦企業、能源交通部門、供交流額定電壓450/750伏以下控制、保護線路等 場合使用的聚氯乙烯絕緣，聚氯乙烯護套控制電纜。
四、硅橡膠絕緣控制電纜：采用企業標準：阻燃耐火特性試驗執行GB12666-90要求產品特點及用途:本產品適用于交流額定電壓0.6/1KV及以下固定敷設用動力傳輸線或移動電器用連接電纜，產品具有耐熱輻射、耐寒、耐酸堿及腐蝕性氣體、防水等特性，電纜結構柔軟，輻射方便，高溫(高寒)環境下電氣性能穩定，抗老化性能突出，使用壽命長，廣泛用于冶金、電力、石化、電子、汽車制造等行業。
|
帶屏蔽型號 |
型號名稱說明 |
|
WDZ-KVVP |
銅芯低煙無鹵絕緣低煙無鹵護套銅線編織屏蔽控制電纜 |
|
WDZ-KVVP2 |
銅芯低煙無鹵絕緣低煙無鹵護套銅帶屏蔽控制電纜 |
|
WDZ-KVVPP2 |
銅芯低煙無鹵絕緣低煙無鹵護套銅絲編織銅帶繞包雙屏蔽控制電纜. |
|
WDZ-KVVP3 |
銅芯低煙無鹵絕緣低煙無鹵護套鋁箔屏蔽控制電纜 |
|
WDZ-KVVPP3 |
銅芯低煙無鹵絕緣低煙無鹵護套銅絲編織鋁箔繞包雙屏蔽控制電纜 |
|
WDZ-KVVRP |
銅芯低煙無鹵絕緣低煙無鹵護套銅線編織屏蔽控制軟電纜 |
|
WDZ-KVVRP2 |
銅芯低煙無鹵絕緣低煙無鹵護套銅帶屏蔽控制軟電纜 |
|
WDZ-KVVRPP2 |
銅芯低煙無鹵絕緣低煙無鹵護套銅絲編織銅帶繞包雙屏蔽控制軟電纜 |
|
WDZ-KVVRP3 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁箔屏蔽控制軟電纜 |
|
WDZ-KVVRPP3 |
銅芯低煙無鹵絕緣低煙無鹵護套銅絲編織鋁箔繞包雙屏蔽控制軟電纜 |
|
WDZ-KYJVP |
銅芯交聯聚烯烴絕緣低煙無鹵護套銅線編織屏蔽控制電纜 |
|
WDZ-KYJVP2 |
銅芯交聯聚烯烴絕緣低煙無鹵護套銅帶屏蔽控制電纜 |
|
WDZ-KYJVPP2 |
銅芯交聯聚烯烴絕緣低煙無鹵護套銅絲編織屏蔽銅帶繞包雙屏蔽控制電纜 |
|
WDZ-KYJVP3 |
銅芯交聯聚烯烴絕緣低煙無鹵護套鋁箔繞包屏蔽控制電纜 |
|
WDZ-KYJVPP3 |
銅芯交聯聚烯烴絕緣低煙無鹵護套銅絲編織屏蔽鋁箔繞包雙屏蔽控制電纜 |
|
WDZ-KYJVRP |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅線編織屏蔽控制軟電纜 |
|
WDZ-KYJVRP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套控銅帶屏蔽控制軟電纜 |
|
WDZ-KYJVRPP2 |
銅芯交聯聚烯烴絕緣低煙無鹵護套銅絲編織屏蔽銅帶繞包雙屏蔽控制軟電纜 |
|
WDZ-KYJVRP3 |
銅芯聚氯乙烯絕緣聚氯乙烯護套控鋁箔屏蔽控制軟電纜 |
|
WDZ-KYJVRPP3 |
銅芯交聯聚烯烴絕緣低煙無鹵護套銅絲編織屏蔽鋁箔繞包雙屏蔽控制軟電纜 |
|
KFFP |
銅芯氟塑料絕緣氟塑料護套銅絲屏蔽耐高溫控制電纜 |
|
KFFP2 |
銅芯氟塑料絕緣氟塑料護套銅帶屏蔽耐高溫控制電纜 |
|
KFFP3 |
銅芯氟塑料絕緣氟塑料護套鋁箔屏蔽耐高溫控制電纜 |
|
KFFRP |
銅芯氟塑料絕緣氟塑料護套銅絲屏蔽耐高溫控制軟電纜 |
|
KFFRP2 |
銅芯氟塑料絕緣氟塑料護套銅帶屏蔽耐高溫控制軟電纜 |
|
KFFRP3 |
銅芯氟塑料絕緣氟塑料護套鋁箔屏蔽耐高溫控制軟電纜 |
|
KGGP |
銅芯硅橡膠絕緣硅橡膠護套銅絲屏蔽控制電纜 |
|
KGGP2 |
銅芯硅橡膠絕緣硅橡膠護套銅帶屏蔽控制電纜 |
|
KGGP3 |
銅芯硅橡膠絕緣硅橡膠護套鋁箔屏蔽控制電纜 |
|
KGGRP |
銅芯硅橡膠絕緣硅橡膠護套銅絲屏蔽控制軟電纜 |
|
KGGRP2 |
銅芯硅橡膠絕緣硅橡膠護套銅帶屏蔽控制軟電纜 |
|
KGGRP3 |
銅芯硅橡膠絕緣硅橡膠護套鋁箔屏蔽控制軟電纜 |
|
KFGP |
銅芯氟塑料絕緣硅橡膠護套耐銅絲屏蔽高溫控制電纜 |
|
KFGP2 |
銅芯氟塑料絕緣硅橡膠護套耐高溫銅帶屏蔽控制電纜 |
|
KFGP3 |
銅芯氟塑料絕緣硅橡膠護套耐高溫鋁箔屏蔽控制電纜 |
|
KFGRP |
銅芯氟塑料絕緣硅橡膠護套耐銅絲屏蔽高溫控制軟電纜 |
|
KFGRP2 |
銅芯氟塑料絕緣硅橡膠護套耐高溫銅帶屏蔽控制軟電纜 |
|
KFGRP3 |
銅芯氟塑料絕緣硅橡膠護套耐高溫鋁箔屏蔽控制軟電纜 |
|
KFVP |
銅芯氟塑料絕緣聚氯乙烯護套耐銅絲屏蔽高溫控制電纜 |
|
KFVP2 |
銅芯氟塑料絕緣聚氯乙烯護套銅帶屏蔽耐高溫控制電纜 |
|
KFVP3 |
銅芯氟塑料絕緣聚氯乙烯護套鋁箔屏蔽耐高溫控制電纜 |
|
KFVRP |
銅芯氟塑料絕緣聚氯乙烯護套耐銅絲屏蔽高溫控制軟電纜 |
|
KFVRP2 |
銅芯氟塑料絕緣聚氯乙烯護套銅帶屏蔽耐高溫控制軟電纜 |
|
KFVRP3 |
銅芯氟塑料絕緣聚氯乙烯護套鋁箔屏蔽耐高溫控制軟電纜 |
六、控制電纜導體類型及電阻
|
導體標稱截面 |
導體根數/單絲直徑mm |
導體根數/單絲直徑mm |
導體根數/單絲直徑mm |
20℃時導體直流電阻Ω/km |
20℃時導體直流電阻Ω/km |
|
mm2 |
A |
B |
R |
A、B |
R |
|
0.5 |
1/0.80 |
7/0.30 |
16/0.20 |
≤ 36.0 |
≤ 39.0 |
|
0.75 |
1/0.97 |
7/0.37 |
24/0.20 |
≤ 24.5 |
≤ 26.0 |
|
1 |
1/1.13 |
7/0.43 |
32/0.20 |
≤18.1 |
≤19.5 |
|
1.5 |
1/1.38 |
7/0.52 |
30/0.25 |
≤12.1 |
≤13.3 |
|
2.5 |
1/1.78 |
7/0.68 |
49/0.25 |
≤ 7. 41 |
≤ 7. 9 8 |
七、訂貨須知：
1、訂貨時務必注明產品型號、規格、導體種類、數量等以的方式發送；
2、根據雙方協議允許任何長度交貨；長度計量誤差不超過±0.5%。
