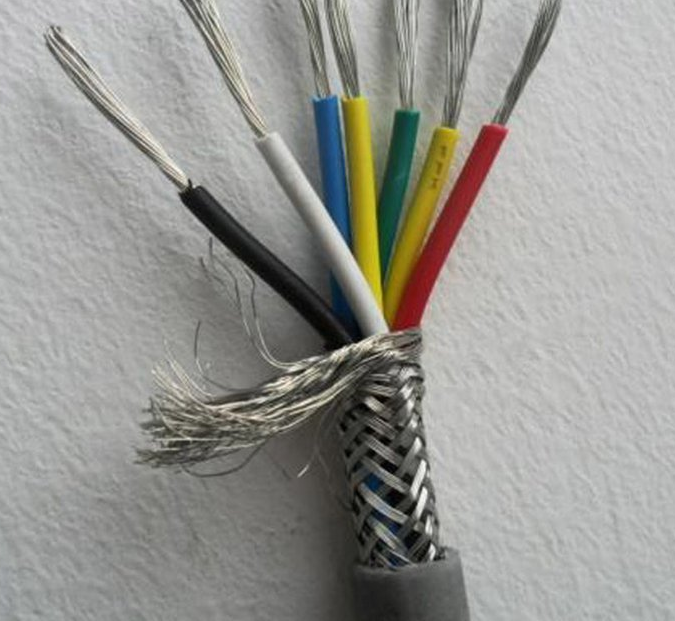

耐高溫控制電纜KFVX KFPVX KFX
產品信息
耐高溫控制電纜KFVX KFPVX KFX適用于交流額定電壓450／750V及以下，作電器儀表及自動化儀表及自動化控制系統的信號傳輸線。
一、生產執行標準
耐高溫控制電纜KFVX KFPVX KFX采用企業標準
二、耐高溫控制電纜KFVX KFPVX KFX使用條件
1、工作溫度：導體長期工作溫度不超過200℃，環境溫度不超過105℃；
2、額定電壓U0／U；450／750V；
3、低環境溫度：固定敷設－40℃；非固定敷設－15℃；
4、小彎曲半徑：非鎧裝電纜不小于電纜外徑的6倍；鎧裝電纜不小于電纜外徑的12倍。
三、型號、M稱及用途(選型服務電話)
| 型號 | M 稱 | 用 途 |
| ZR-KFV | 銅芯氟塑料J緣105℃阻燃聚氯乙烯護套控制電纜 | 敷設在 環境溫 度為-40 ~105℃ 場合中 |
| ZR-KFPV | 銅芯氟塑料J緣105℃阻燃聚氯乙烯護套屏蔽控制電纜 | |
| ZR-F46FV | 銅芯氟塑料J緣105℃阻燃聚氯乙烯護套電力電纜 | |
| FV22 | 銅芯氟塑料J緣105℃阻燃聚氯乙烯護套鋼帶鎧裝電纜 | |
| KFVX | 鍍錫銅芯氟塑料J緣105℃阻燃聚氯乙烯護套控制纜 | |
| KFPVX | 鍍錫銅芯氟塑料J緣105℃阻燃聚氯乙烯護套屏蔽控制電纜 | |
| FP1VX | 鍍錫銅芯氟塑料J緣105℃阻燃聚氯乙烯護套鍍錫銅絲屏蔽電纜 | |
| KFX | 鍍錫銅芯氟塑料J緣105℃阻燃聚氯乙烯護套鋼帶鎧裝控制電纜 |
注：K-控制電纜系列代號；F-F46J緣；P-銅絲屏蔽；P1-鍍錫銅絲屏蔽；X-鍍錫銅芯；105-105℃阻燃型PVC
四、主要技術參數
| 項目 | 技術指標 | ||||||||||
| 導體直流電阻 | 0.5m㎡ | 0.75m㎡ | 1.0m㎡ | 1.5m㎡ | 2.5m㎡ | ||||||
| 20℃ (Ω/km) | 鍍層 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 |
| AB類 | 36.0 | 36.7 | 24.5 | 24.8 | 18.1 | 18.2 | 12.1 | 12.2 | 7.41 | 7.56 | |
| R類 | 39.0 | 40.1 | 26.0 | 26.7 | 19.5 | 20.0 | 13.3 | 13.3 | 7.98 | 8.21 | |
| 實驗電壓(V/min) | 2500 |
| J緣電阻(MΩ·Km) | 20℃ 時≥500 |
| 阻燃性能 | 高于CJ |
五、產品規格
| 導體種類 | 導體標稱截(mm2) | 芯 數 | ||||
| 0.5 | 0.75 | 1.0 | 1.5 | 2.5 | ||
| 導體結構 | ||||||
| A B R | 1/0.8 7/0.3 16/0.2 | 1/0.97 7/0.37 24/0.2 | 1/1.13 7/0.43 32/0.2 | 1/1.38 7/0.52 30/0.25 | 1/1.78 7/0.68 49/0.25 | 推薦芯數為：2、3、4、5、6、 7、8、9、10、12、14、16、 18、19、20、24、27、30、37、 44、48、52、61等 |
