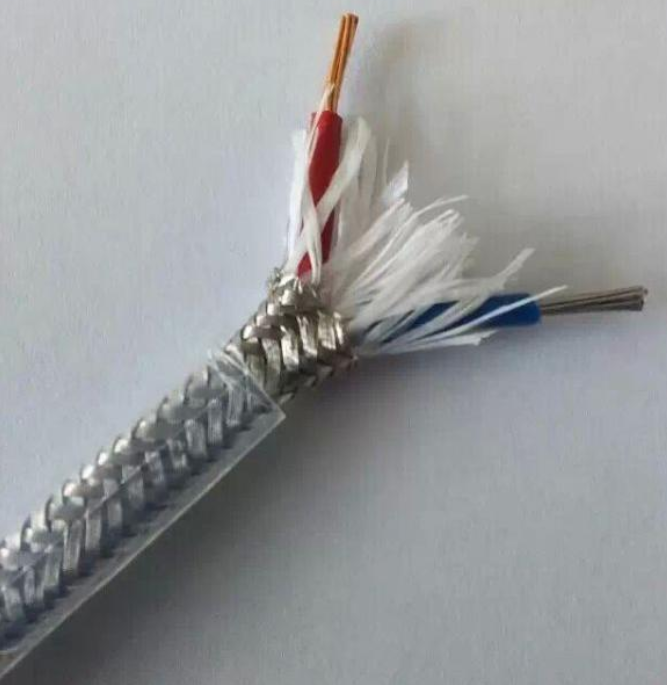

耐高溫補償導線KX-HF4PBP-1*2*1.5
產品特點：
耐高溫補償導線KX-HF4PBP-1*2*1.5具有耐油、耐高溫、敷設方便、外觀整齊、安全可靠、總屏蔽型可防外界干擾，分對屏蔽型可防對間干擾等特點。
耐高溫補償導線KX-HF4PBP-1*2*1.5詳細資料：
一、概www.21833.cn述
耐高溫補償導線KX-HF4PBP-1*2*1.5的作用是來延伸熱電極即移動熱電偶的冷端與顯示儀表聯接構成的測溫系統。補償導線一般用在熱電偶上，而耐高溫補償導線熱電偶補償導線的絕緣層和護層根據環境的要求所選用的材料又不一樣，護套材料有氟塑料，低煙低鹵聚氯乙烯及無堿玻璃絲幾種，進口優質氟塑料可以耐溫260℃，并采用整體連續擠出新工藝，使該產品具有優良的耐酸，堿、耐磨和不燃延之性能，可浸入油水中長期使用。熱電偶補償導線使用溫度可以在—60—260℃，屬于當代xj****水平。系列產品主要應用于各種測溫裝置上，補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC。熱電偶補償導線產品使用特性：補償導線可以在-60～260℃環境下工作，是十分理想的自動化單元。已被廣泛用于石油、化工、冶金、電力等部門的自動化測溫儀表的單點或者多點連接。
二、耐高溫補償導線KX-HF4PBP-1*2*1.5用途
熱電偶用（耐高溫）補償導線、補償電纜，是在一定溫度范圍內（包括高溫、常溫）具有與匹配的熱電動勢的標稱值相同的一對帶有絕緣層的導線，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差。本產品適用于分度號為S、K、E、T、J、N型各種熱電偶與溫度顯示儀表之間的電氣連接，以提高測量精度。
三、耐高溫補償導線KX-HF4PBP-1*2*1.5使用條件
(1) 工作溫度
耐熱用：Z高200℃和260℃兩種；
一般用：Z高70℃和105℃兩種。
(2) Z低環境溫度：氟塑料絕緣和護套電纜：固定敷設-60℃，非固定敷設-20℃；
聚氯乙烯絕緣和護套電纜：固定敷設-40℃，非固定敷設-15℃。
(3)Z小彎曲半徑：聚氯乙烯絕緣和護套電纜非鎧裝電纜不小于電纜外徑的6倍，氟塑料絕緣和護套非鎧裝電纜不小于電纜外徑的10倍，鎧裝電纜不小于電纜外徑的12倍。
四、產品品種、規格、結構型式
(1) 產品品種及型號：見表1
表1
|
產品名稱 |
型 號 |
配用熱電偶 |
熱電偶分度號 |
|
銅-銅鎳補償型導線（電纜） |
SC |
鉑銠10-鉑熱電偶 鉑銠13-鉑熱電偶 |
S |
|
鐵-銅鎳補償型導線（電纜） 銅-銅鎳補償型導線（電纜） |
KCA KCB |
鎳鉻-鎳硅熱電偶 |
K |
|
鎳鉻-鎳硅延長型導線（電纜） |
KX |
鎳鉻-鎳硅熱電偶 |
K |
|
鐵-銅鎳補償型導線（電纜） 鎳鉻硅-鎳硅延長型導線（電纜） |
NC NX |
鎳鉻硅-鎳硅熱電偶 |
N |
|
鎳鉻-銅鎳延長型導線（電纜） |
EX |
鎳鉻-銅鎳熱電偶 |
E |
|
鐵-銅鎳延長型導線（電纜） |
JX |
鐵-銅鎳熱電偶 |
J |
|
銅-銅鎳延長型導線（電纜） |
TX |
銅-康銅鎳電偶 |
T |
(2) 產品規格：見表2
表2
|
|
名 稱 |
導體標稱截面mm2 |
導體結構 mm |
||
|
補償導線 |
補償電纜 |
A |
B |
||
|
線芯對數 |
1 |
二線組：1～24對 三線組：1～19對 |
0.5 |
1/Φ0.80 |
7/Φ0.30 |
|
1.0 |
1/Φ1.13 |
7/Φ0.43 |
|
|
|
|
1.5 |
1/Φ1.37 |
7/Φ0.52 |
|
|
|
|
2.5 |
1/Φ1.76 |
19/Φ0.41 |
|
|
|
注：① 補償導線規格為：2*導體標稱截面，補償電纜規格為：芯數*2*導體標稱截面，推薦的線對為：1、2、3、4、5、6、7、8、9、10、12、14、16、19、24等。
② 根據用戶的要求可提供阻燃型、耐火型、低煙低鹵型、低煙無鹵型補償電纜以及耐熱硅橡膠絕緣和護套補償電纜。訂貨時需注明即可。
五、技術要求
(1) 補償導線及補償電纜合金導體和絕緣層顏色：見表3
表3
|
產品型號 |
補償導線及電纜線芯 |
絕緣層著色 |
配用熱電偶 分度號 |
||
|
正極 |
負極 |
正極 |
負極 |
||
|
SC |
銅 |
銅鎳0.6 |
紅 |
綠 |
S(鉑銠10-鉑) R(鉑銠13-鉑) |
|
KCA |
鐵 |
銅鎳22 |
紅 |
藍 |
K(鎳鉻-鎳硅) |
|
KCB |
銅 |
銅鎳40 |
紅 |
藍 |
|
|
KX |
鎳鉻10 |
鎳硅 |
紅 |
黑 |
|
|
EX |
鎳鉻10 |
銅鎳45 |
紅 |
棕 |
E(鎳鉻-銅鎳) |
|
JX |
鐵 |
銅鎳45 |
紅 |
紫 |
J(鐵-銅鎳) |
|
TX |
銅 |
銅鎳45 |
紅 |
白 |
T(銅-銅鎳 |
|
NC |
鐵 |
銅鎳18 |
紅 |
灰 |
N(鎳鉻硅-鎳硅) |
|
NX |
鎳鉻硅 |
鎳硅 |
紅 |
灰 |
|
(2) 補償導線及補償電纜使用分類、等級標志及護套著色：見表4
表4
